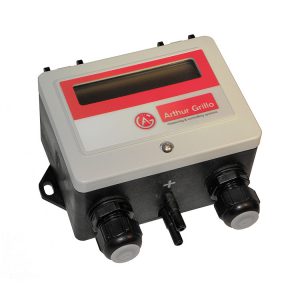

Volumenstromregler / Differenzdruckregler - DPC200-AC

Volumenstromregler / Differenzdruckregler

Elektromechanisches Membran-Messsystem
Messbereich von 0…50 Pa (0,5 mbar) bis 0…6000 Pa (60 mbar)
Alphanumerische LCD-Anzeige
Analogausgang 0…10 V
Wählbare Messungen (Differenzdruck oder Volumenstrom)
Wählbare Einheiten (metrisch oder angloamerikanisch)
Einstellbarer k-Faktor für die Volumenstromberechnung
Regelmodus oder Messmodus wählbar
Messmodus mit einstellbarem Grenzwert
Steuermodus mit einstellbarem:
 2 Sollwerte
PI-Parameter für PI-Algorithmus
maximale Ausgangsspannung
Versorgungsspannung 90….260 Vac (50 / 60 Hz)
Kompaktes Kunststoffgehäuse IP 54


Die DPCs sind elektromechanische Differenzdruck-/Volumenstromregler mit einem Membran-Messsystem und einer umfangreichen Auswertesoftware. Sie dienen zur Messung und Regelung kleinster Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft.

Ihr optimales Einsatzgebiet liegt im Bereich der Klimatechnik zur Lüftersteuerung, Raumdrucküberwachung oder Filterregelung. Die Geräte ermöglichen die Steuerung des Luftstroms oder die Aufrechterhaltung eines konstanten Drucks in einer geschlossenen Umgebung.

Zusätzlich zum Analogausgang steht ein zusätzlicher Alarmausgang (Open Collector, max. 30 V / 30 mA oder Relais 250 Vac / 10 A) zur Grenzwertüberwachung oder Filterüberwachung zur Verfügung. Das Gerät liefert ein gestrahltes Ausgangssignal als Volumenstromsensor. Bei der Druck- oder Volumenstromregelung ist das Ausgangssignal die Stellgröße der PI-Regelung.

Betriebsart:
Messmodus oder Regelmodus
Messstoff:
Luft oder nicht aggressive Gase
Messaufnehmer:
Elektromechanisches Membranmesswerk
Messeinheit:
Pa / inH2O oder m3/h or cfm
Kleinste Messspanne:
0…50Pa (0,5mbar)
Größte Messspanne:
0…6.000Pa (60mbar)
Messbereiche
0…50Pa (0,5mbar), 0…100Pa (1mbar), 0…500Pa (5mbar), 0…1000Pa (10mbar), 0…2000Pa (20mbar), 0…4000Pa (40mbar), 0…6000Pa (60mbar)
Messbereichsauswahl:
Voreingestellt ab Werk
Einstellbare Parameter:
P/I – Parameter, k-Faktor, maximale Ausgangsspannung, normale / inverse Regelung
Kennlinie:
Linear bei Druckmessung, radiziert bei Volumenstrommessung
Umgebungstemperatur:
-10…+50°C
Lagertemperatur:
-25…+60°C
Regelcharakteristik:
PI – Algorithmus
Sollwerteinstellung:
Zwei Sollwerte über Tasten einstellbar, Auswahl der Sollwerte über potentialfreien Kontakt
Grenzsignal- / Alarm-Ausgang:
Open Collector, max. 30V / 30mA
Zeitverzögerung (Alarm delay time):
12 Sekunden

Überlastsicherheit:
0,2bar

Statischer Druck:
Max. 0,2bar

Nullpunkt-Kalibration:
Per REED Kontakt einstellbar, keine zyklische Nullpunkt-Kalibration erforderlich

Reaktionszeit:
unmittelbar

Nullpunktabweichung:
±0,75%

Summe von Linearität und Hysterese:
±0,5%…±1%

Temperaturdrift Nullpunkt:
±0,3% / 10K

Temperaturdrift Messspanne:
±0,2% / 10K

Gehäuse:
UL94HB; Ultramid mit aufklappbarem Deckel aus ABS

Abmessungen:
95 x 70 x 54mm (B x H x T)

Gewicht:
ca. 250g

Schutzart:
IP54 nach EN60529

Anzeige:
Zweizeilige alphanumerische LCD- Anzeige, 2 x 16 Zeichen

Elektrische Anschlüsse:
Kabeleinführung M16x1,5, Schraubklemmen, Elektronik gegen Falschpolung geschützt

Kabeleinführung:
2 x M16

Druckanschlüsse:
Schlauchtüllen 5mm ø und 6mm ø

Gebrauchslage:
senkrecht, Lageabhängigkeit bei Drehung um 90° ca. 25Pa

Versorgungsspannung:
90…260 Vac (50 / 60 Hz)

Ausgang:
0…10 V (Imax = 1 mA / Rmin = 10 kOhm)

EMV:
EN 61000-6-2, EN 61000-6-3, CE-Zeichen
RoHS:
Entspricht RoHS-Richtlinie 2011/65/EU
