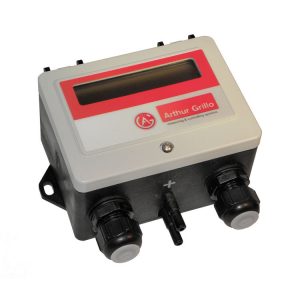

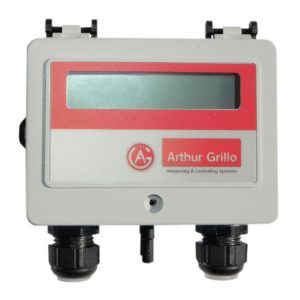

Differenzdruckregler mit Relais / Volumenstromregler mit Relais - DPC200R

Differenzdruckregler mit Relais / Volumenstromregler mit Relais

Umschaltbare Betriebsarten
(Messen oder Regeln)
Umschaltbare Messgrößen
(Differenzdruck oder Volumenstrom)
Umschaltbare Messeinheiten
(Pa und m3/h oder inH2O und cfm)
Vier voreingestellte Messbereiche
Analogausgang 0… 10V
Relais Alarm Ausgang für Mess- und Regelmodus
Einstellbarer k-Faktor für die Volumenstromberechnung
Messmodus mit einstellbarem Grenzwert
Regelmodus mit einstellbarem Sollwert:

Zwei Sollwerte
Sollwert konfigurierbar über externen Signaleingang: 10V Gleichstromsignal oder Temperatursensor
PI-Parameter für PI-Algorithmus
Maximale Ausgangsspannung
Kontrolleffekt positiv / heizen oder negativ / kühlen

Die DPCs sind elektromechanische Differenzdruckregler mit Relais Funktion und können ebenfalls als Volumenstromregler mit Relais Ausgang genutzt werden. Sie zeichnen sich durch ihr mechanischesn Membranmesswerk und einer umfangreichen Auswerteelektronik aus. Eingesetzt werden sie um kleinster Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft zu messen und zu regeln.

Ihr optimaler Einsatzbereich findet sich in der Klimatechnik bei der Regelung von Ventilatoren (HVAC), der Raumdrucküberwachung oder der Filtersteuerung. Durch die Geräte lassen sich Luftstrom oder konstanter Druck in einer geschlossenen Umgebung steuern.

Zur Grenzwertüberwachung oder zur Filterüberwachung steht neben dem Analogausgang noch ein zusätzlicher Alarmausgang (Relais 250Vac / 10A) zur Verfügung. Als Volumenstromsensor bietet das Gerät ein radiziertes Ausgangssignal. Bei der Druck- bzw. Volumenstromregelung steht das Ausgangssignal für die Stellgröße der PI-Regelung.

Betriebsart:
Messmodus oder Regelmodus
Messstoff:
Luft oder nicht aggressive Gase
Messaufnehmer:
Elektromechanisches Membranmesswerk
Messeinheit:
Pa / inH2O oder m3/h oder cfm
Kleinste Messspanne:
0…50Pa (0,5mbar)
Größte Messspanne:
0…6.000Pa (60mbar)
Messbereiche:
0…50Pa (0,5mbar), 0…100Pa (1mbar), 0…500Pa (5mbar), 0…1000Pa (10mbar), 0…2000Pa (20mbar), 0…4000Pa (40mbar), 0…6000Pa (60mbar)
Messbereichsauswahl:
Voreingestellt ab Werk
Einstellbare Parameter:
P/I – Parameter, k-Faktor, maximale Ausgangsspannung, normale / inverse Regelung
Kennlinie:
Linear bei Druckmessung, radiziert bei Voumenstrommessung
Umgebungstemperatur:
-10…+50°C
Lagertemperatur:
-25…+60°C
Regelcharakteristik:
PI – Algorithmus
Sollwerteinstellung:
Zwei Sollwerte über Tasten einstellbar, Auswahl der Sollwerte über potentialfreien Kontakt
Grenzsignal- / Alarm-Ausgang:
Relais 250Vac / 10A
Zeitverzögerung (Alarm delay time):
Frei einstellbar im Bereich von 0…60 Sekunden – 2…15 Minuten

Überlastsicherheit:
0,2bar

Statischer Druck:
Max. 0,2bar

Nullpunkt-Kalibration:
Per REED Kontakt einstellbar, keine zyklische Nullpunkt-Kalibration erforderlich

Reaktionszeit:
unmittelbar

Nullpunktabweichung:
±0,75%

Summe von Linearität und Hysterese:
±0,5%…±1%

Temperaturdrift Nullpunkt:
±0,3% / 10K

Temperaturdrift Messspanne:
±0,2% / 10K

Gehäuse:
UL94HB; Ultramid mit aufklappbarem Deckel aus ABS

Abmessungen:
95 x 70 x 54mm (B x H x T)

Gewicht:
ca. 250g

Schutzart:
IP54 nach EN60529

Anzeige:
Zweizeilige alphanumerische LCD- Anzeige, 2 x 16 Zeichen

Elektrische Anschlüsse:
Kabeleinführung M16x1,5, Schraubklemmen, Elektronik gegen Falschpolung geschützt

Kabeleinführung:
2 x M16

Druckanschlüsse:
Schlauchtüllen 5mm ø und 6mm ø

Gebrauchslage:
senkrecht, Lageabhängigkeit bei Drehung um 90° ca. 25Pa

Versorgungsspannung:
20…30Vdc; 24Vac (±15%)

Stromaufnahme:
ca. 10mA @ 24Vdc, 20mA bei angezogenem Relais

Ausgang:
0…10V (Imax = 0,4mA @ 10Vdc, Imax = 2mA @ 20Vdc)

EMV:
EN 61000-6-2, EN 61000-6-3, CE-Zeichen
RoHS:
Entspricht RoHS-Richtlinie 2011/65/EU
