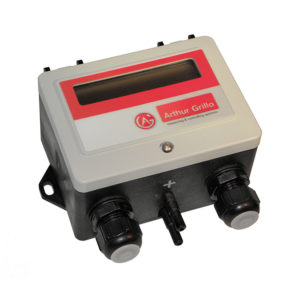

DIFFERENZDRUCKSENSOR mit wählbaren Messbereichen - DS200

Drucksensor mit wählbaren Messbereich

Sensor für Differenzdruck oder Volumenstrom
Messbereiche:
0…50Pa (0,5mbar) bis 0…6000Pa (60mbar)
Open collector alarm Ausgang
(max. 30V / 30mA)
Dämpfung des Ausgangssignals über
DIP-Schalter einstellbar
Kompaktes Kunststoffgehäuse
Schutzart IP54; UL94HB
Versorgungsspannung: 15…30Vdc / 24Vac
Software Menü zur Parametrierung:

Umschaltbare Messgrößen (Differenzdruck oder Volumenstrom)
Umschaltbare Einheiten
(metrisch oder angloamerikanisch)

Einstellbarer k-Faktor zur Volumenstromberechnung
Vier kalibrierte Messbereiche per DIP-Schalter wählbar
Kennlinieneinstellung: Linear / radiziert
Analogausgang: 0/2…10V oder 0/4…20mA
Messmodus mit einstallbaren Grenzwert
Alarm Delay Time (Schaltverzögerung)
1 Sek. bis 15 Minuten einstellbar

Schalt- und Kontaktlogik für vier unterschiedliche Zustände

Der Differenzdrucksensor DS200 dient zur Messung von kleinen Differenzdrücken in Lüftungs- und Klimaanlagen. In Kombination mit einem Wirkdruckgeber (z.B. Venturidüse, Venturirohr, Messblende) geeignet zur Volumenstromberechnung.

Bekannte Anwendungsgebiete sind: Lüftungsanlagen, Raumdrucküberwachung, Filterüberwachung Prozess-, Umwelt-, Reinraumtechnik, Ventilatoren Technik, Pumpentechnik, Absaugtechnik, Druckschalter.

All unsere Differenzdruck-Messumformer verfügen über unser optimiertes mechanisches Messwerk MENSIO. Das MENSIO wurde über Jahre stetig weiterentwickelt und hat sich immer wieder gegen alle Widrigkeiten bewährt. Es zeichnet sich besonders durch seine Präzision, Langlebigkeit und Unempfindlichkeit gegenüber äußeren Einflüssen aus.

Betriebsart:
Messmodus
Messstoff:
Luft oder nicht aggressive Gase
Messaufnehmer:
Elektromechanisches Membranmesswerk
Messeinheit:
Pa / InH2O oder m3/h or cfm
Kleinste Messspanne:
0…50Pa (0,5mbar)
Größte Messspanne:
0…6.000Pa (60mbar)
Messbereiche:
DS200-P2: 0…200Pa (2mbar), 0…150Pa, 0…100Pa, 0…50Pa (0,5mbar)
DS200-P10: 0…1000Pa (10mbar), 0…500Pa, 0…300Pa, 0…200Pa (2mbar)
DS200-P60: 0…6000Pa (60mbar), 0…4000Pa, 0…3000Pa, 0…2000Pa (20mbar)

Messbereichsauswahl:
Ja, per Softwaremenü auswählbar
Kennlinie:
Linear
Umgebungstemperatur:
-10…+50°C
Lagertemperatur:
-25…+60°C
Sollwert Einstellung:
1 Grenzwert per Softwaremenü einstellbar
Grenzsignal- / Alarm-Ausgang:
Open Collector, max 50mA
Alarm Zeitverzögerung:
Frei einstellbar im Bereich von 0…60 Sekunden – 2…15 Minuten
Schaltlogik:
MIN oder MAX
Kontaktlogik:
active high oder active low

Überlastsicherheit:
0,2bar

Statischer Druck:
Max. 0,2bar

Nullpunkt-Kalibration:
Per REED Kontakt einstellbar, keine zyklische Nullpunkt-Kalibration erforderlich

Reaktionszeit:
unmittelbar

Abweichungen
Nullpunkt Endwert Linearität Auflösung Hysterese
DS85-P200
0…200 Pa ± 0,5 % ± 0,5 % ± 0,25 % ± 0,1 % ± 1 %
0…150 Pa ± 0,75 % ± 0,6 % ± 0,4 % ± 0,2 % ± 0,7 %
0…100 Pa ± 1 % ± 0,71 % ± 0,5 % ± 0,2 % ± 0,5 %
0…50 Pa ± 2 % ± 1 % ± 1 % ± 0,3 % ± 0,5 %
DS85-P1000
0…1000 Pa ± 0,5 % ± 0,5 % ± 0,25 % ± 0,1 % ± 0,2 %
0…500 Pa ± 0,7 % ± 0,7 % ± 0,5 % ± 0,2 % ± 0,2 %
0…300 Pa ± 0,9 % ± 0,9 % ± 0,9 % ± 0,3 % ± 0,2 %
0…200 Pa ± 1 % ± 1 % ± 1,25 % ± 0,3 % ± 0,2 %
DS85-P6000
0…6000 Pa ± 0,5 % ± 0,5 % ± 0,25 % ± 0,1 % ± 0,2 %
0…4000 Pa ± 0,7 % ± 0,7 % ± 0,4 % ± 0,15 % ± 0,2 %
0…3000 Pa ± 0,9 % ± 0,9 % ± 0,6 % ± 0,2 % ± 0,2 %
0…2000 Pa ± 1 % ± 1 % ± 0,75 % ± 0,25 % ± 0,2 %

Gehäuse:
UL 94 HB; Ultramid mit aufklappbarem Deckel aus ABS

Abmessungen:
95 x 70 x 54 mm (BxHxT)

Gewicht:
ca. 250g

Schutzart:
IP54 nach EN60529

Anzeige:
Zweizeilige alphanumerische LCD-Anzeige, 2 x 16 Zeichen

Elektrische Anschlüsse:
Kabeleinführung M16x1,5, Schraubklemmen, Elektronik gegen Falschpolung geschützt

Druckanschlüsse:
Schlauchtüllen 5 mm ø und 6 mm ø

Gebrauchslage:
senkrecht, Lageabhängigkeit bei Drehung um 90° ca. 25Pa

Versorgungsspannung:
17…30Vdc / 24Vac ±15%

Stromaufnahme:
Ca. 6mA @ 17Vdc / 0…10V Ausgang
Ca. 19mA @ 30Vdc / 0…10V Ausgang

Ausgang:
0/2…10V(Imax = 10mA @ 20Vdc, Imax = 17mA @ 30Vdc)
0/4…20mA, max load 200Ω

EMV:
EN 61000-6-2, EN 61000-6-3, CE-Zeichen
RoHS:
Entspricht RoHS-Richtlinie 2011/65/EU
